ZW32M-12永磁式户外高压真空断路器

概述

ZW32M-12型户外永磁式真空断路器采用真空灭弧原理、永磁操动机构，集成微处理技术、现代通讯技术和新型开关材料于一体。额定电压为12kV，50Hz三相交流的户外配电设备。该产品广泛适用于城电网中作为分断或联络开关，或用于农网配电系统户外变电站出线开关，可以有效地完成传统的重合器的工作，分、合负荷电流和开断短路电流。

主要功能特点

1、智能化控制功能：该断路器具有就地开关状态控制、三段式过流保护、三次自动重合闸等功能外，还有RS-485通讯接口能实现遥测、遥调、遥控、遥讯等功能，适用于各种规模的自动化配电系统。

2、永磁式操作机构：本断路器采用永磁式操作机构，机构零部件不磨损，其机械寿命可达到30000次，是普通弹簧机构的3倍。由于永磁机构机械零件数量比弹簧机构减小了70%，开关的可靠性得到大幅度提高。

3、全密封的结构设计：该断路器的真空灭弧室，操作机构及操作联杆全密封在断路器底座内，解决了凝露对断路器零件的锈蚀，产品可以达到10年内免维护。

4、小型化结构：断路器采用新型复合固体绝缘材料，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱，彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾。整个产品设计先进合理，结构紧凑，内部无凝露，机构无锈蚀。

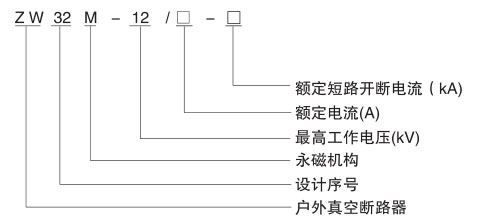

产品型号及含义

使用环境条件

1、环境温度：-40℃+40℃：

2、海拔不超过2000m，2000以上与用户协商

3、风压不超过700Pa（相当于风速34m/s）

4、相对温度日平均值不大于95%，月平均值不大于90%;

5、空气污秽程川级；

6、周围空气不应受腐蚀性气体或可燃性气体等明显污染

7、无经常性剧烈振动。

机械特性参数表

外形及安装尺寸

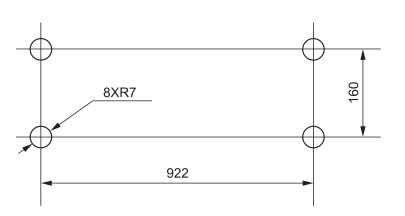

图3 ZW32M断路器安装尺寸

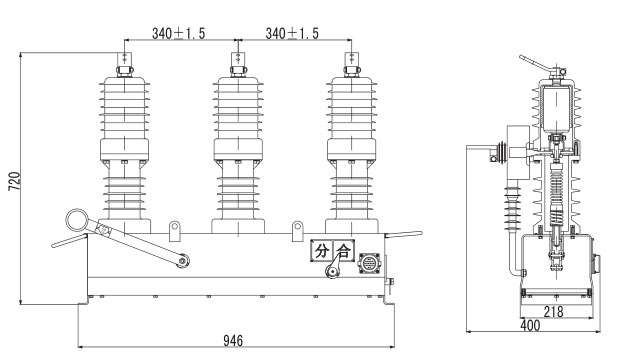

图1 ZW32M-12外形尺寸

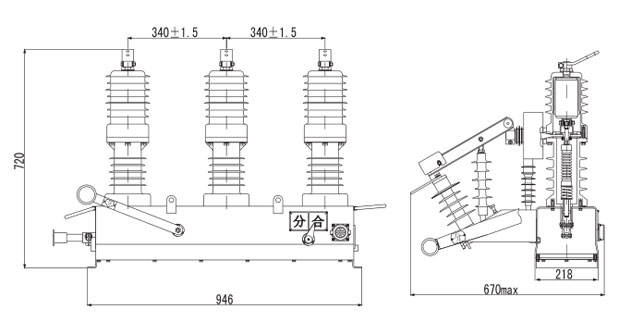

图2 ZW32M-12G外形及尺寸

订货须知

1、产品的型号、名称、数量、额定电压和额定电流。

2、电流互感器变比

3、是否带隔离刀、户外PT（控制电源用）等

4、合同要求的备品备件
